Как частотные преобразователи улучшают работу вентиляции

Заметно улучшить работу вентиляторов различного назначения, повысить их производительность и снизить издержки помогает автоматизация с помощью преобразователей частоты.

Принцип работы

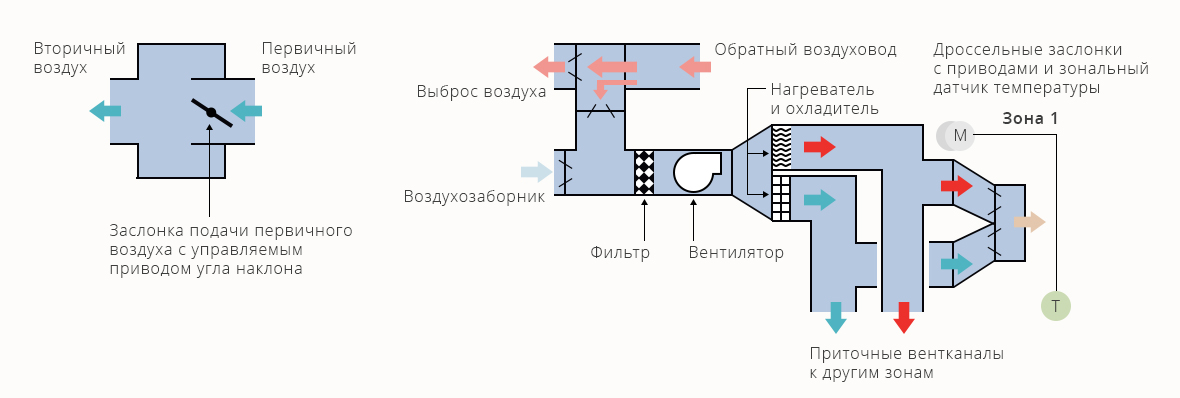

Управление воздушным потоком без ПЧ в контуре осуществляется с помощью заслонок воздуховодов. Электровентиляторы работают с максимальной производительностью и постоянной скоростью, вне зависимости от того, какой объем воздуха требуется прокачать. Энергопотребление в такой системе будет одинаково высоким, а износ механизмов ускоренным.

Частотники позволяют наладить воздухообмен с наименьшими затратами, уменьшают износ оборудования и удлиняют сервисные интервалы. Они меняют характеристики частоты и/или напряжения питающего тока и мягко регулируют производительность электровентиляторов.

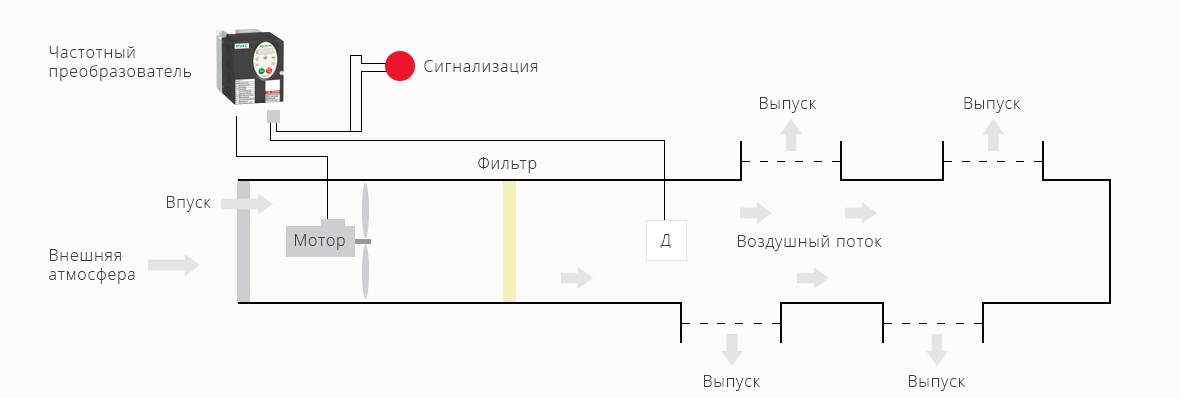

В схеме управления с ПЧ электродвигатель вентилятора нужно подключать через преобразователь. По сигналу датчиков давления и температуры прибор может изменять скорость вращения лопастей, плавно разгонять или останавливать вентилятор.

Таким образом, электродвигатель функционирует в щадящем режиме, а это существенно увеличивает его ресурс и исключает ударные нагрузки на электросеть. Оборудованию реже нужен ремонт, время простоя сокращается. Экономия электроэнергии составляет 20–40%, в зависимости от режима и условий работы.

Области применения

Современные частотники — это высокотехнологичные интеллектуальные приборы с микропроцессорным управлением. Благодаря многофункциональности их можно использовать во всех типах вентиляционных систем:

• Общеобменная вентиляция для всех помещений объекта. Один ПЧ может управлять согласованной работой двух контуров — вытяжки и приточки.
• Система дымоудаления с нагнетанием чистого воздуха в контрольные зоны (в местах скопления людей). При пожаре ПЧ синхронно регулирует разряженное и избыточное давление.
• Приточная вентиляция со стабильной производительностью. ПЧ контролирует заданные параметры, защищает электродвигатель и связывает оконечное оборудование с централизованным автоматическим контуром управления.
• Приточная многозональная вентиляция с переменной производительностью. С ПЧ отпадает необходимость регулировать поток заслонками. Это упрощает и удешевляет систему. При этом прибор может задавать индивидуальные режимы работы вентиляторов в каждом помещении.
• Местная вытяжка. ПЧ регулирует производительность оборудования в соответствии с настройками или по сигналам с датчиков.
• Рециркуляционная вентиляция. ПЧ отвечает за соотношение поступающего и удаляемого воздуха, по мере необходимости изменяя скорость вращения соответствующих электровентиляторов.
• Рекуперационная система. ПЧ управляет роторным рекуператором, автоматически регулирует его производительность при изменении температуры воздуха.

Общепромышленные частотные преобразователи «Веспер EI-7011» отлично подходят для любых вентиляторов 220, 380 В и различных типов вентиляций. Благодаря широкому диапазону мощностей и гибким настройкам, они могут управлять одновременно несколькими устройствами.

Преимущества и недостатки использования

Применение частотников для управления работой вентиляторов имеет много плюсов. Некоторые из них:

• Снижается потребление электричества.
• Плавный пуск, благодаря которому нет динамического удара.
• Нет перегрузок при включении обратного хода.
• Автоматизируются и упрощаются процессы управления.

Из минусов — относительно высокая стоимость приобретения. Однако она быстро окупается за счет экономии электричества и снижения эксплуатационных расходов.

Также прибор необходимо предварительно настроить. Базовая настройка частотного преобразователя уже выполнена на заводе, а для монтажа и программирования режимов работы есть подробная инструкция. Если нет желания во всем разбираться, то подключение частотного преобразователя могут сделать специалисты «Веспер». Они обладают большим практическим опытом и проведут пусконаладочные работы профессионально и быстро.

Видео

В этом видеоролике вы увидите, какие преимущества дают ПЧ при интеграции их в систему воздушного охлаждения жидких и газообразных продуктов на объектах нефтегазового комплекса.
