Новокуйбышевский НПЗ. Опыт использования преобразователей частоты Веспер

Новокуйбышевский нефтеперерабатывающий завод был основан в 1951 году. На сегодняшний день это огромное градообразующее предприятие перерабатывает порядка 10 млн. тонн нефти в год. НПЗ выпускает широкий спектр нефтепродуктов: от высокооктановых бензинов до масел, битумов и коксов. Предприятие постоянно развивается и реконструируется. В 2006 году была проведена реконструкция установки первичной переработки нефти АВТ-11 (Атмосферно-вакуумная трубчатка), на которой нам удалось побывать.

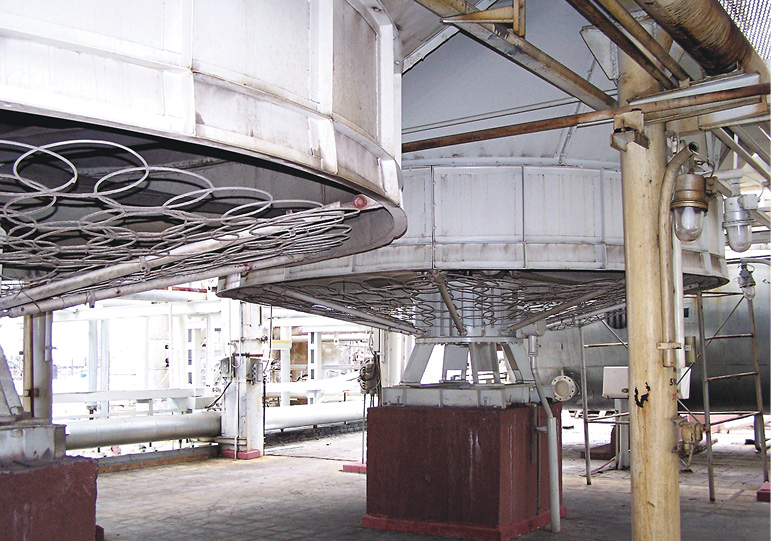

Сотрудничество с Веспером началось в 2001 году. На установке риформинга 35-11/300, на электродвигателе воздушного холодильника ВХ-106 был установлен преобразователь EI-7001 мощностью 132 кВт.

Выдержка из заключения об эффективности применения частотных преобразователей на объектах ОАО НК НПЗ

2. Установка 35-11/300. Установлен один частотный преобразователь типа EI-7001, P=132 кВт, фирмы Веспер на электродвигатель воздушного холодильника ВХ-106. Данный преобразователь выполняет функции поддержания заданного уровня температуры продукта на выходе воздушного холодильника ВХ-106 с помощью контура обратной связи. Преобразователь эксплуатируется с октября 2001 года.

В процессе эксплуатации выявлены следующие положительные моменты от внедрения частотных преобразователей:

  • Экономия электроэнергии. На установке 35-11/300 среднегодовая экономия электроэнергии составила 20% от мощности электродвигателя, или 116640 кВт.ч. за год. Наибольший эффект от экономии электроэнергии наблюдается в холодное время года.
  • Автоматическое поддержание заданного параметра продукта на выходе аппарата с помощью контура обратной связи. В данных случаях это температура продукта на выходе воздушного холодильника и концентрация аммиака в водном растворе.

  • Снижение износа механической части агрегатов (подшипники).

Заключение:

1. На основании достигнутого опыта эксплуатации признано целесообразным применение частотных преобразователей:

  • На электродвигателях воздушных холодильников в целях автоматической регулировки заданной температуры продукта на выходе аппарата.

  • На электродвигателях дымососов котлов и технологических печей с целью автоматической регулировки заданного уровня разряжения в топке.

  • На электродвигателях дутьевых вентиляторов котлов и технологических печей с целью автоматической регулировки заданного объема подачи воздуха в топку.

2. Признать положительным эффект экономии электроэнергии, полученный от применения частотных преобразователей.

3. Рекомендовать использование частотных преобразователей при проектировании вновь устанавливаемых либо реконструируемых агрегатов:

  • Привода воздушных холодильников

  • Привода насосов дозаторов

  • Привода дымомсосов

  • Привода дутьевых вентиторов

3. Признать не опробованной на данный момент возможность применения частотных преобразователей на электродвигателях технологических насосов с целью регулировки их производительности.

Главный технолог Самсонов В.В
Главный энергетик Балан И.П.


Рассказывает главный энергетик завода Гальченко Виктор Михайлович

Веспер был выбран нами по наиболее благоприятному соотношению цены-качества. В эксплуатации преобразователя было выявлено два основных положительных момента: во-первых, экономия электроэнергии и второе, что более важно, тонкая регулировка и поддержание технологических параметров на выходе продукта. Сравнивали распечатки с датчиков по контролю за температурой - раньше она менялась в зависимости от сезона, времени суток и шла скачками, после установки частотника - ровная линия идет.

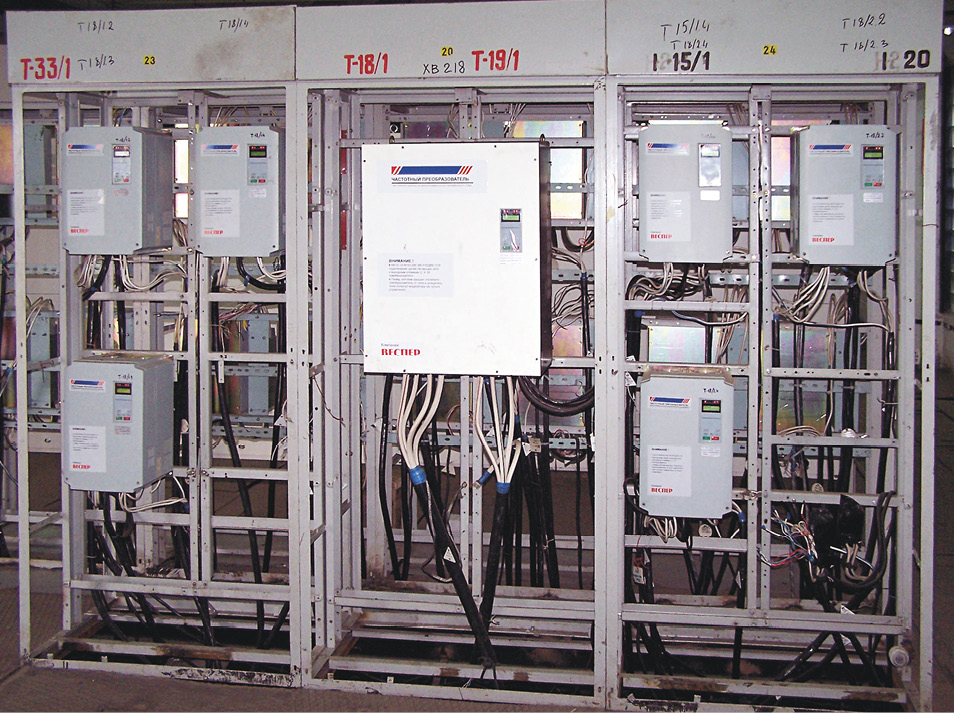

Преобразователи Веспер используются на аппаратах воздушного охлаждения, в составе АСУТП. Задается параметр по температуре на выходе холодильника, который необходимо поддерживать и уже в зависимости от этого регулируется управляющий сигнал и в автоматическом режиме поддерживается температура.

К настоящему времени установлено больше сотни преобразователей Веспер мощностью от 22 до 120 кВт.

- Как осуществляли обучение в Веспере или кто-нибудь приезжал от них?

- На первые наладки приезжал представитель от них. Он приезжал, делал наладки, пускал в работу, проводил обучение. Ну а дальше мы обходились силами своих специалистов.

- Как оборудование Веспера в плане поломок, аварий?

- Ну если взять количество преобразователей Веспер, их у нас процентов 85 от общего числа установленных, процент выхода из строя небольшой. За все время было 4 поломки.

- Расширять сотрудничество планируете?

Планируем. У нас сейчас идет большая реконструкция, одну установку полностью оборудовали преобразователями и увидели насколько это хорошо плавный привод. Сделали заявки на проектирование.
